8bit-TTL汎用データ入力装置「SIN-8」

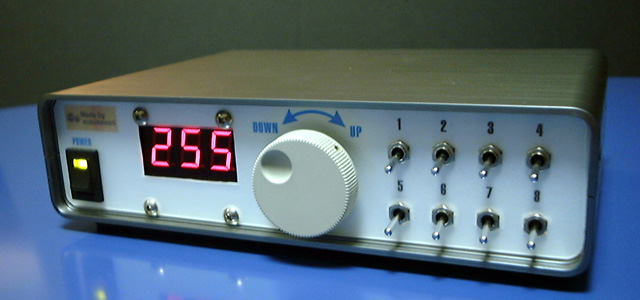

ロジックのテストをするために作ったTTLレベル出力の汎用データスイッチです。独立した8つのスイッチ出力と、ロータリエンコーダによる0〜255dまでの8bit出力の計16bit出力が可能です。ロータリエンコーダのデコード、値設定用のカウンタにXilinxのCPLD、XC9500シリーズを使用しました。今回はケースのコンソールパネルに少し凝って見ました。

by すすたわり
